一、 產品概述
接地變壓器通常用來為無中性點的系統提供一個人為的可帶負載的中性點。該中性點可以直接接地，也可以經電抗器、電阻器或消弧線圈接地：接地變壓器還可以帶一個連續使用的二次繞組(低壓繞組)作為變電站站用電源。
本產品是經電阻器接地。該系列產品具有低損耗、低噪聲、低溫升、低局放、免維護以及安全可靠等特點，在各個領域或系統得到了廣泛應用。
二、 使用環境
1.海拔高度不超過4000m；
2.空氣相對濕度不大于95%，無導電塵埃存在；
3.環境溫度-40℃～70℃；
4.地震烈度不超過8度；
5.產品防護等級： IP21～IP55
6.冷卻方式有空氣自冷(AN)和強迫風冷(AF)兩種。
7.安裝環境: 環氧樹脂絕緣干式接地變一般為戶內式。應安裝在場地清潔，通風良好的戶內場所。如果安裝在地下室或開關柜等空間受限的場所，應有足夠的通風量，一般每1kW損耗應有≥4m3/min的通風量。
三、技術數據
1.接地變壓器
1.1 標準:GB10229、GB6450、GB1094；
1.2容量:5000kVA及以下；
1.3電壓等級:66kV、35 kV及以下；
1.4分接范圍:±2*2.5%、±5%等；
1.5相數:三相；
1.6頻率:50Hz或60Hz；
1.7聯結組別:ZN,yn11 、ZN,yn1、ZN等；
1.8絕緣方式:干式(F級)和油浸式；
1.9阻抗電壓、空載損耗及負載損耗等按相應的國家標準；
1.10當變壓器繞組為三角形聯結而需要獨立安裝Z形繞組接地變壓器時，中性點接地電阻柜可與之配套使用。Z形繞組接地變壓器可選擇樹脂澆注型接地變壓器或油浸式接地變壓器，如選擇樹脂澆注型干式接地變壓器可與電阻柜做成一體柜或分體柜，戶外柜一般為一體柜，戶內柜一般為分體柜；如選擇油浸式接地變壓器，接地變直接放在戶外，電阻柜可放在戶內或戶外，接地變與電阻連接采用電纜連接。
2.電阻器
2.1電阻材質可采用不銹鋼或鎳鉻合金材料，導電率高，耐高溫，最高使用溫度可達1400攝氏度，溫度系數小，阻值穩定，耐腐蝕、防燃防爆，可靠性高。
2.2允許通流5-2000A；
2.3允許通流時間:10s、30s、60s、5min、10min、30min、2H、長期運行；
2.3允許溫升:通流時間為10s、30s、60s時為760℃；
通流時間為10min時為610℃；
長期運行時為385℃；
2.4耐受高溫:熔點可達1400℃，使用溫度可達1100℃；
2.5電阻率高:電阻率為(1.04~1.06)μΩ?m；
2.6阻值穩定:電阻溫度系數2.17×10-4Ω℃(電阻溫度系數至315℃為0.000225/℃，至426℃為0.000249/℃，至537℃為0.000283/℃，至648℃為0.000313/℃)，確保了保護的靈敏度；
2.7 合理的散熱結構，電阻器采用柵格結構，具有冷卻氣流通道，避免了局部高溫點與易灼燒點；
2.8電阻元件模塊化。通過串并聯可任意組合，滿足不同電流、電壓、阻值的需要。

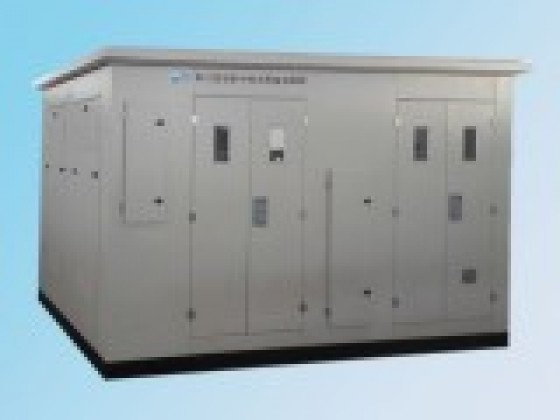

3.成套柜
3.1 根據不同的使用條件，電阻柜分為戶內型和戶外性。進線方式可采用上進下出、下進下出、側進下出等，采用上進下出是柜體頂端裝有穿墻套管。
3.2成套柜柜體材質采用敷鋁鋅板、不銹鋼或冷軋鋼板，外觀美觀，耐腐蝕性強，防護等級可達IP55；
3.3干變溫控儀
◇溫度顯示功能:檢測并巡回顯示三相繞組線包溫度或只顯示三相繞組包中溫度最高的一組繞組溫度。巡回顯示時每相顯示時間約為8秒。
◇故障報警功能:傳感器故障時相應的A、B、C相指示燈亮，同時風機啟動，機器內發出滴滴聲并接通報警觸點。顯示器顯示X--HO或X-LO表示故障相位。
◇風機啟動和關閉功能:當三相繞組線包中有一相溫度達到設定的風機啟動溫度時風機自動啟動，風機啟動時風機指示燈亮。當三相繞組線包中沒有一相溫度大于設定的風機關閉溫度值時風機自動關閉。
◇超溫報警功能:當三相繞組線包中有一相溫度達到設定的超溫報警溫度時溫控器發出聲、光報警,并接通報警輸出端子(平時這兩個端子間是斷開的，報警時就會接通)提供一個開關信號，給遠方的控制柜發出聲光報警。
◇自動跳閘功能:當三相繞組線包中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子(平時兩個端子間是斷開的，跳閘時這兩個端子就會接通)，以提供一個開關信號給遠方的控制柜，啟動跳閘電路 。(為防止因偶然因素觸發跳閘特設有約5s延時)。
◇手動啟動關閉風機功能:按風機/移動鍵，風機啟動，再按風機鍵，風機關閉。如手動風機啟動未用手動關閉風機，則風機啟動約15分鐘后自動關閉。
◇風機定時檢測功能:為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘.輸入000則取消該功能。
◇控制功能自檢:可模擬輸入溫度信號而使溫控器作相應的控制。
◇“黑匣子”功能:可記錄溫控器斷電時刻的三相線包繞組溫度,以及本機的工作狀態。
◇所有溫度的設置均可通過面板上的輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看而不能設置。
3.4智能監測裝置
◇實時監測電阻器的溫度(紅外或鉑電阻測溫)，當電阻溫度超過設定值，裝置發出報警信號，并記錄溫度值；
◇實時監測柜內溫濕度,并自動控制風機和加熱器的運行，調節柜內溫濕度；
◇實時監測中性點不平衡電流和接地電流，當檢測到接地電流超過設定值，裝置發出報警信號，并記錄接地電流數據；
◇具有監測中性點電壓的功能；
◇具有電阻斷路報警功能；
◇記錄并顯示接地次數;故障發生時，顯示故障報告；
◇保存三十條最近發生的故障信息，失電后數據不丟失；
◇具有RS485通訊功能，通訊接口可將相關信息傳給上級監控系統；

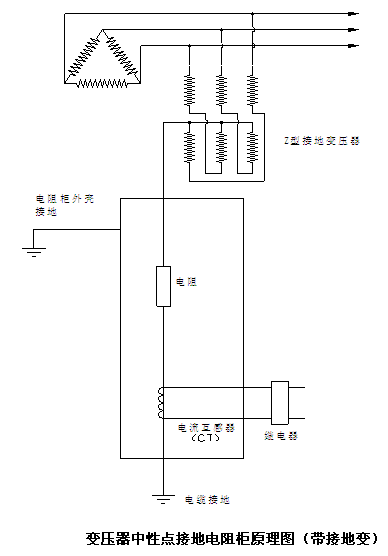

四、原理接線圖
五、 訂貨須知:
1.確認是否帶接地變壓器，接地變壓器為干式還是油浸式；確認接地變?nèi)萘浚欠駧д居米內萘浚?/span>
2.請?zhí)峁?biāo)稱電壓、標稱電阻值、短時電流、短時允許通流時間；
3.請?zhí)峁╇娏骰ジ衅鲄?shù)及數量；
4.請?zhí)峁┩鈿ゎ伾⑼鈿げ馁|(zhì)(冷軋板、不銹鋼、敷鋁鋅板)，防護等級；
5.請?zhí)峁┦菓魞?nèi)還是戶外使用，注明進線方式。
